摄影技术之摄录控制系统

  •   摄像机的摄录控制系统主要包括电源、摄像录制和回放影像几大部分,主要部件有电源开关(提供工作电源)、聚焦控件(控制对焦)、菜单键(选择工作设置)、电动变焦杆(变化镜头广角和长焦)、开始拍摄键(启动摄录像过程)、结束拍摄键(停止摄录像过程)、播放键等(回放已录好的影像)。
    一. 电源与工作菜单
      今天的摄像机,无论大小,也不管专业与否,都是采用电动工作方式,电源的重要性非同小可。
    1.电池类型
      摄像机的工作电源分为交流电源和直流电源两类。摄像机常用的直流电源主要有锂电池(图3-18)和镍氢电池、碱锰电池等,分为可充电与不可充电两种。目前,中高档摄像机采用锂电池供电,具有电能强大、工作持久、无公害的优点和娇贵、不通用的缺点;低档机不少是采用五号(aa)干电池供电,具有方便购买、低廉通用的优点和电能较弱、不能持久的缺点。
      了解摄像机的电池类型,是摄像师前期准备工作的重点之一。外出拍摄时应对工作量进行估算,将电池电量充好充足,同时准备一组备用电池。
      大多数摄像机都有外接电源的接口(图3-19),通过外接交流电源使用,在室内长时间录制时,外接电源是很好的一种解决方式。不同的摄像机有不同的电源输入标准,使用外接电源时要注意电压和电流是否匹配,以免出现差错损坏机器。

    2.调控键盘与菜单
      每一台摄像机都设计了工作菜单和各种按键,用于启动和选择有关的拍摄任务(图3-20)。我们知晓菜单和按键的作用,就能根据拍摄需要来选择和确定工作模式。
      数码摄像机的自动化功能和工作模式等设置由摄像机内部的微型电脑控制。这些设置主要是通过显示器的工作菜单来展示,供摄像师选择和设置菜单中的目标任务。通常,主要的功能模式设置有专门的键钮,直接通过键钮进入目标调整即可。
    二.控制系统
      摄像机的摄像和记录等工作,都要依靠不同的具体部件来操作实施。这些具体部件主要有镜头对焦装置、镜头变焦装置、光圈快门和录制按键等。
    1.对焦装置
      对焦也称为调焦,是指调整镜头的对焦系统装置(图3-21),使被摄对象在感光元件上形成清晰的影像。
      对焦分为手动对焦和自动对焦两种方式,前者由摄像师手动调焦完成,后者由摄像机自动调焦完成。
    (1)手动对焦
      一般来说,手动对焦的准确与否,完全由摄像师根据监视器上的影像清晰程度来判断并决定。
    (2)自动对焦
      摄像机自动对拍摄目标进行对焦来获得清晰的影像叫自动对焦,这种功能主要设计在中小型摄像机上,专业级的摄像机则没有自动对焦功能。因为自动对焦时,摄像机不会判断哪个是画面主体,有时会选错对焦对象,模糊了主要被摄体,因此专业级的摄像机需要摄像师的精准对焦控制。
    2.变焦装置
      变焦操作就是通过镜头连续的焦距变化,来获得不同的拍摄范围,对于取景构图来说既实用又方便。变焦镜头有手动和自动两种操作方式,可以选择手动变焦,也可以选择自动变焦(图3-22a~图3-22b)。
      现在的摄像机变焦镜头都设有自动变焦装置,可以实现镜头从广角端到长焦端的自动连续变化。其自动变焦工作是由电脑控制一个电动机(微型电机伺服操作)来实现的,只要按下开关,就可以自动变焦拍摄。
      在使用自动变焦装置时,要掌握好伺服电机的运动速度,以获得平稳匀速的变焦效果。目前在有些机型上,伺服电机的电机速率可以选择(图3-23),通过不同的档位控制变焦速度的快慢。
    3.光圈与快门
      光圈是镜头内由若干金属薄片构成的一个可调节大小的圆孔,就像可变化的一扇窗户,用来控制通过镜头时光线数量(面积)的大小。光圈的大小用光圈系数F表示,F值越小,表示光孔越大,通光量越大;F值越大,表示光孔越小,通光量越小(图3-24a~图3-24b)。
      在广播级的摄像机镜头光圈环上有这样一组数据:1.5、2.8、4、5.6、8、11、16,其中以1.5为最大光圈值,16为最小光圈值,每挡光圈曝光量相差一级(进光量相差一倍)。中小型摄像机的光圈变化是无级的,平缓转动光圈环就能平缓改变画面亮度。对光圈的控制主要有自动光圈和手动光圈两种,一般在逆光或者画面中有大面积的亮色和暗色时,需要手动控制光圈(图3-25)。
      快门是一个从开启到关闭的闸门装置,就像一个水龙头闸门,用来控制摄像机接受曝光时间的长短。快门的大小标记为时间的倒数,分母数值越大表示速度越快、到达感光元件的光线越少。一般摄像机的快门设置如下:1/30s、1/60s、1/125s、1/250s、1/500s、1/1000s等,每挡快门速度曝光量相差一级——意味着进光量相差一倍。


    图3-26 快门挡位示意图
    4. 摄录开关与回放画面
      当需要摄录画面时,必须开启录制键钮才能进入摄录工作状态,完成摄录后又要及时关闭录制键钮(图3-27)。
      摄像机上都设置有专门的回放键钮,打开此键可以浏览回放已经摄录完成的画面,供摄像师对影像效果进行确认、评价,并决定是否需要重拍补拍。在观看回放的画面影像效果时,应同时注意画面的一些技术指标,比如色温指标、亮度信号、音频输出等。值得提醒的是,在回放视频影像时,最好不要删除已经录制的视频,不小心容易误删,结果白忙活一场。
    5.防抖
      在拍摄过程中,因为某种原因会拿不稳摄像机。如身体的运动会带动摄像机晃动,还有拍摄一些运动对象时,会出现剧烈抖动的影像画面。针对这个问题,摄像机往往设置有专门的防抖部件,帮助我们稳定摄像机来缓解或消除画面抖动,以获取清晰的影像效果(图3-28)。常见的防抖设置有电子防抖和光学防抖两种。
    (1)电子防抖
      电子防抖是一种低级的防抖设计,它是摄像机在感光元件获得影像画面后,根据相邻两帧画面内容的大致相似程度进行运算,取出画面周边的预留像素来进行防抖(图3-29a)。这样的运算过程运用模糊逻辑,往往会影响画面质量,防抖效果不是很明显。
    (2)光学防抖
      光学防抖是一种高级防抖装置,它是在镜头组件中加入陀螺仪类装置,对摄像机自身的抖动规律进行计算,通过陀螺仪的反向补偿运动进行光学校正(图3-29b),这样的防抖工作非常有效,也是我们选择摄像机时要优先考虑的防抖模式。
      总地来说,防抖在一定程度上可以改善摄像机抖动与震颤问题,但不能解决根本问题。防抖减震最好的办法,还是尽量使用三脚架等稳定器材来稳定摄像机。

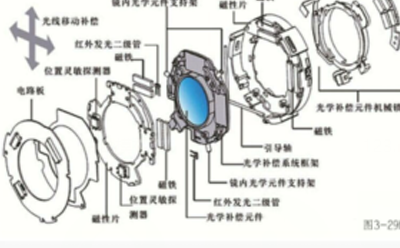

    图3-29 光学防抖示意图
